偏光片
偏
光膜
(Polarizing Film)是將一般不具偏極性的自然光 , 產生偏極 化,轉變成偏極光,因此液晶顯示器 (LCD)就能利用此偏極光 , 加上液 晶分子扭轉特性,來達到控制光線的通過與否。 隨 著 LCD 應用廣泛, 偏光片的需求市場,也隨之水漲船高。
原理與結構

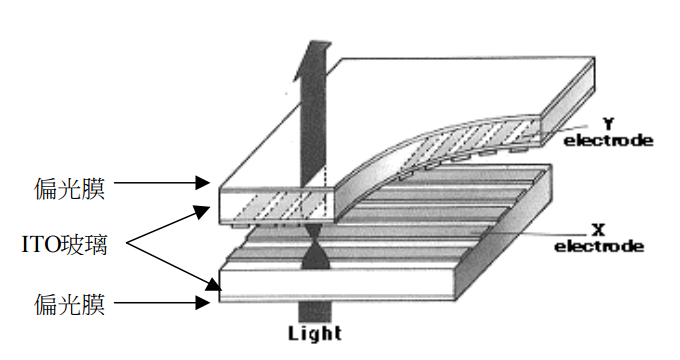

以簡單的 LCD 工作原理圖來看,LCD 的顯示原理為:液晶分 子 (TN 型 )會隨上下二片玻璃基板上配向膜的配向方向,扭曲 90°排列。 利用二片偏光片,以相互垂直狀態置於基板二側,當光線通過下片偏光 膜變成偏極光,由於液晶分子的光學異光性 on 效果,會沿著液晶分子 而扭曲,而通過上方偏光膜,最後視為亮的狀態。 但是玻璃基板加上電 壓後,原來平行旋轉 90°的液晶分子變成垂直排列,因此偏極光會維持 原方向而受到上片偏光膜的遮蔽成為暗的狀態。

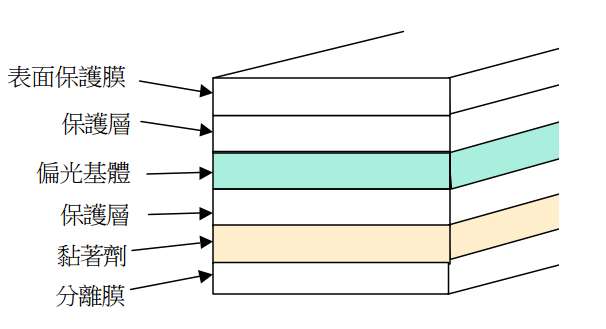

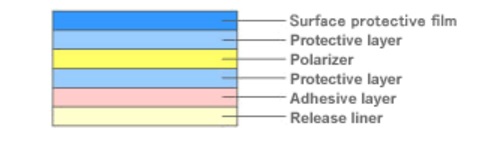

偏光膜的基本結構如上,是由幾層厚度僅數十 μ m 薄膜材料貼合組成,各層的材料及功能如下圖所示。目前最常採用的偏光膜為高分子 二色性型,所以偏光基體是利用透光性良好的高分子薄膜 (常 用 PVA), 吸附上二色性物質 (碘 系、染料系等 ),使碘離子或染料擴散滲入內層 PVA 中,微熱後拉伸 PVA 膜 。
